一套完整的视频监控系统包含哪些设备?

来源: 发布时间:2023-03-30 浏览次数:10807

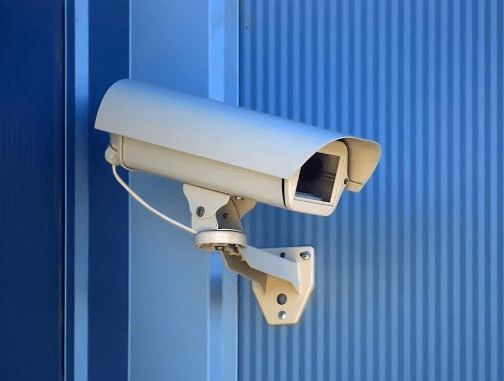

 一个完整的监控系统都包括云台、防护罩、支架、监视器、视频放大器、视频分配器、视频切换器、画面分割器、硬盘录像机、监控管理平台、磁盘阵列。具体如下:


  1、云台

  监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。 云台有多种类型: 按使用环境分为室内型和室外型,主要区别是室外型密封性能好,防水、防尘,负载大。 按安装方式分为侧装和吊装,即云台是安装在天花板上还是安装在墙壁上。

  2、防护罩

  防护罩也是监控系统中最常用的设备之一,功能主要是防尘、防破坏。 室外防护罩密封性能一定要好,保证雨水不能进入防护罩内部侵蚀摄像机。有的室外防护罩还带有排风扇、加热板、雨刮器,可以更好的保护设备。

  3、支架

  普通摄像机支架安装简单,价格低廉,而且种类繁多。 根据不同的要求选择不同的型号。室外摄像机安装位置特殊,有的安装在电线杆上,有的立于塔吊上,有的安装在铁架上。现有的支架可能难以满足要求,需要另外加工或改进。

  4、监视器

  监视器是监控系统的标准输出,有了监视器才能观看前端送过来的图像。有些监视器还有音频输入、S-video输入、RGB分量输入等,除了音频输入监控系统用到外,其余功能大部分用于图像处理工作。

  5、视频放大器

  当视频传输距离比较远时,最好采用线径较粗的视频线,同时可以在线路内增加视频放大器增强信号强度达到远距离传输目的。视频放大器可以增强视频的亮度、色度和同步信号,但线路内干扰信号也会被放大,另外,回路中不能串接太多视频放大器,否则会出现饱和现象,导致图像失真。

  6、视频分配器

    一路视频信号对应一台监视器或录像机,若想一台摄像机的图像送给多个管理者看,最好   选择视频分配器。视频分配器除了阻抗匹配,还有视频增益,使视频信号可以同时送给多个输出设备而不受影响。

  7、视频切换器

  多路视频信号要送到同一处监控,可以在监控室增设一台切换器,把摄像机输出信号接到切换器的输入端,切换器的输出端接监视器,切换器的输入端分为2、4、 6、8、12、16路,输出端分为单路和双路,而且还可以同步切换音频。

  8、画面分割器

  画面分割器有四分割、九分割、十六分割几种,可以在一台监视器上同时显示 4、9、16个摄像机的图像,也可以送到录像机上记录。

  9、硬盘录像机

  监控系统中最常用的记录设备是民用录像机和长延时录像机。延时录像机可以长时间工作,可以录制24小时(用普通VHS录像带)甚至上百小时的图像,可以联接报警器材,收到报警信号自动启动录像,可以叠加时间日期等。

  10、监控管理平台

  以网络集中管理和网络传输为核心,完成信息采集、传输、控制、管理和储存的全过程,能够架构在各种专网、局域网、城域网、广域网之上,真正实现了监控联网、集中管理,授权用户可在网络的任何计算机上对监控现场实时监控。

  11、磁盘阵列

  在大型监控系统中,由于监控录像多,储存大,则要用到磁盘阵列。磁盘阵列是由很多价格较便宜的磁盘,组合成一个容量巨大的磁盘组,利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。
